KV-X 系列 × ??NQ 系列
EtherNet/IP? 連接指南
內容
序章 : 確認可連接到 NQ 系列的傳感器
NQ 系列是一款支持 EtherNet/IP? 等主要工業用 Ethernet 協議的 IO-Link 主站模塊。
可連接到 NQ 系列的 IO-Link 設備以及可獲取的參數的典型例如下所示。
* 可獲取的參數因流程數據格式而異。
步驟 1 : 連接所需設備
以使用 NQ 系列連接 KV 系列 和 GP-M 系列時為例進行說明。請視需要換閱為要使用的設備。
* 使用電纜因電纜長度和連接器形狀而異。請參閱 NQ 系列的手冊并準備所需電纜。
要點
NQ 系列在主機上有兩個 Ethernet 端口，因此可通過如下配線方式在一臺 KV 系列 上連接多臺 NQ 系列。
* 實際可連接的 NQ 系列臺數取決于 NQ 系列所連接 IO-Link 設備的種類和消耗電流。
詳情請參閱 NQ 系列用戶手冊。
步驟 2 : NQ 系列的設定
本資料以向 NQ 系列和 PC 分配以下 IP 地址時為例進行說明。在實施以下步驟前，請用 Ethernet 電纜連接 PC 和 NQ 系列。
NQ 系列 ……192.168.0.1
PC ……192.168.0.100（請事先設定 PC 的 IP 地址）

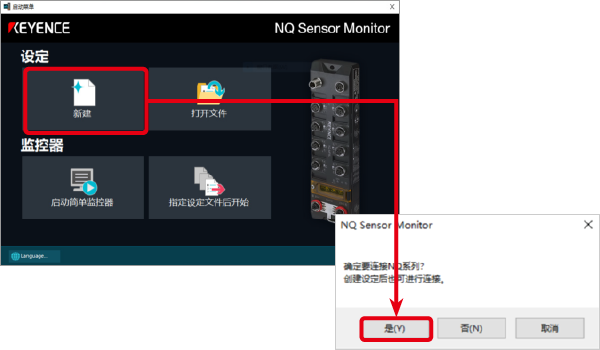

1. 啟動 NQ Sensor Monitor，點擊〔新建〕。顯示確認是否連接 NQ 系列的對話框后，點擊〔是 (Y)〕。
2. 顯示 [ 設備查找 ] 對話框。點擊〔IP Setting Tool 的啟動〕。
* 如果 PC 上沒有安裝 IP Setting Tool，首次啟動時會顯示安裝向?qū)В埌凑障驅О惭b IP Setting Tool。
* 如果已經為 NQ 系列設定了 IP 地址，請在不啟動 IP Setting Tool 的情況下前進至步驟 6。
3. 啟動 IP Setting Tool。在選擇未設定IP 地址的 NQ 系列的狀態下，點擊〔IP 地址設定 (T)〕。
4. 在 [IP 地址設定 ] 對話框中進行以下設定，點擊〔OK〕。
5. 確認 IP 地址的設定已反映，點擊〔退出 (X)〕。
6. 在 [ 設備查找 ] 對話框的網絡適配器中，在選擇 NQ 系列所連接適配器的狀態下，點擊〔搜索〕。
7. 顯示分配了 IP 地址的 NQ 系列，在選中狀態下點擊〔OK〕。
8. 點擊〔端口設定〕，確認 NQ 系列所連接傳感器的信息是否正確反映。如果設定沒有問題，點擊〔傳輸〕，將設定內容傳輸?shù)?NQ 系列。
以上即結束 NQ 系列的網絡設定。其他設定請視需要進行。設定內容的詳情請參閱 NQ 系列的用戶手冊。
步驟 3 : KV-X 系列的設置
本節將介紹如何連接名為「Vendor Series」的虛擬設備，實際使用時請將「Vendor Series」替換為要連接的設備。
要點
KV-X 系列上，可以給EtherNet/IP的連接分配變量。
給EtherNet/IP的連接分配變量時，在［CPU系統設定］對話框的“系統設定”的“其他設定”中勾選“EtherNet/IP設置更新時顯示變量設置對話框(E)”。
從“KV STUDIO”的菜單中選擇【視圖(V)】?【CPU系統設定(P)】，即顯示［CPU系統設定］對話框。
勾選“EtherNet/IP設置更新時顯示變量設置對話框(E)”后，即更新EtherNet/IP設置，當確定了單元編輯器的更改內容時，即顯示給連接分配變量的對話框。
1.啟動KV STUDIO，新建項目。支持型號選擇“KV-X520”，單擊〔OK〕。
顯示[管理員設定]對話框，輸入密碼后點擊[OK]，顯示[確認單元配置設定]對話框，單擊〔是(Y)〕。
2.在單元編輯器上單擊EtherNet/IP設定的圖標。顯示選擇設置方法的對話框，單擊〔手動(M)〕。
3.顯示單元編輯器，在“設定單元(2)”選項卡中設置KV-X520的IP地址。在此，如下所示設置。
* Step4是導入傳感器設置文件時的步驟。已經導入傳感器設置文件時，請進入Step5。
4.顯示[EtherNet/IP設置]窗口，選擇【EDS文件(D)】→【注冊(I)】，導入基恩士公司制傳感器設置文件(ez1文件)。
* 可從Keyence官方網站下載傳感器設置文件。
5. 在用Ethernet電纜連接了KV-X 系列IV4 系列的狀態下，選擇[EtherNet/IP設定]窗口的【文件(F)】→【自動配置(S)】。
6.實機和單元編輯器的配置不同時，會顯示確認項目傳輸?shù)膶υ捒颍谟肬SB電纜連接了PC和KV-X 系列的狀態下單擊〔是(Y)〕。
7.項目傳輸完成后，顯示[設備查找設定]對話框，單擊〔查找(F)〕。自動配置完成后，IV4 系列會自動注冊，單擊〔OK〕關閉[EtherNet/IP設置]窗口。
8.單擊單元編輯器的〔OK〕退出。
要點
已勾選“EtherNet/IP設置更新時顯示變量設置對話框(E)”時，顯示［EtherNet/IP設備 變量設置］對話框。
輸入分配給連接的變量的變量名，單擊〔OK〕。
- 手動設置的方法
設置設備配置的方法在"EtherNet/IP設定"的[設備列表（1）]選項卡中，拖放“Vender Series”并創建設備配置。
設置數據的傳輸和監控器
1.從菜單中選擇【監控器/模擬器(N)】>【PLC傳輸→監控器模式(C)】。
在[PLC傳輸]對話框中單擊〔執行(E)〕。
2. 如果在傳輸數據之前和之后的顯示以下對話框，請兩次分別點擊[是(Y)]。
3. 在工作空間的“Vender Series”上右鍵單擊，選擇【傳感器IO監控(M)】。
可簡單監控傳感器中的信息。
要點
也可以啟動實時時序圖監控器，在圖表上確認。
在“傳感器IO監控”上右鍵單擊，選擇【實時時序圖監控器(H)】。
不需要調整范圍，因為即時時序圖監控器會自動執行縮放。
如何通過程序來修改相關參數
從而更改設定值
傳感器的設定值可以通過如下兩種方法更改：
A : 從PC更改
B : 從梯形圖程序更改
* 以下將以傳感器MU-N（FD-0*C）為例進行說明。
A : 從PC更改
要從PC更改設定值，請使用KV STUDIO中的傳輸適配器功能
1. 在工作空間中展開單元配置。右鍵點擊MU-N（FD-0*C）并選擇[傳輸適配器設定（A）]
2. 在「MU-N（FD-0*C）」的參數上打勾，然后輸入設定值。
點擊 [寫入適配器 （W）] 將設定值寫入傳感器。
*要讀取傳感器的設定值，請選擇 [讀取適配器 （R）]。
B : 從梯形圖程序更改
通過梯形圖程序，執行顯示報文通訊來更改設定值。
如需進行顯式報文，請使用傳感器設置指令（SPWR 指令（寫入傳感器參數指令）、SPRD 指令（讀取傳感器參數指令））
1. 在編輯器模式下，創建一個梯形圖程序，如下所示
* 關于參數編號的具體信息，請參照對應的參數表
2. 傳輸梯形圖程序到PLC
3. 當Trg變?yōu)镺N狀態時，相對應的設置值會被改寫
* 將設定值儲存在Dst[#4] 中（[結果儲存位置] + 4）。
要點
RT（即時）編輯功能
當您使用梯形圖程序時，您可以直接將軟元件注釋或者參數名輸入到自動搜索并顯示輸入候選項。
